Wo sitzt der NOx-Sensor beim Mercedes? Position, Bank 1/2 & P229F erklärt

Die Frage „wo sitzt der NOx Sensor Mercedes?“ lässt sich wie folgt beantworten: Beim Mercedes-Diesel sitzen die NOx-Sensoren im Abgasstrang direkt am SCR-Katalysator am Fahrzeugunterboden. Sensor 1 befindet sich vor dem SCR-Katalysator (motornah), während Sensor 2 stromabwärts hinter dem SCR-Katalysator verbaut ist. Die Bezeichnung Bank 1 steht für die Motorseite mit Zylinder 1 (bei Reihenmotoren die einzige Bank, bei V-Motoren in Fahrtrichtung rechts). Der häufig durch den Fehlercode P229F gemeldete „NOx-Sensor 2 Bank 1“ ist somit der hintere Sensor nach dem SCR-Katalysator auf der Bank-1-Seite.

Wichtigste Punkte:

• NOx-Sensoren messen den Stickoxidgehalt zur AdBlue-Dosierung in der SCR-Abgasnachbehandlung.
• Sensor 1 sitzt vor dem SCR-Katalysator (Upstream), Sensor 2 sitzt hinter dem SCR-Katalysator (Downstream).
• Bank 1 bezeichnet stets die Zylinderbank mit Zylinder 1 (bei Reihenmotoren gibt es nur Bank 1, bei V-Motoren rechts).
• Der Fehlercode P229F deutet präzise auf einen Defekt am NOx-Sensor 2 Bank 1 (hinter dem Kat) hin.

Was macht der NOx-Sensor beim Mercedes und wie viele gibt es?

Ein NOx-Sensor (Stickoxidsensor) ist ein elektrochemisches Bauteil in modernen Dieselfahrzeugen von Mercedes-Benz, das die Konzentration von Stickstoffen (NO und NO2) im Abgas kontinuierlich misst. Diese Messwerte sind essenziell für die präzise Steuerung der AdBlue-Einspritzung im SCR-Katalysator (Selektive Katalytische Reduktion), um strenge Abgasnormen wie Euro 6 einzuhalten. Wenn Sie mehr über die grundsätzliche Aufgabe des Katalysators im Auto erfahren möchten, hilft der Blick auf die Abgasreinigungskette.

In den meisten Mercedes-Modellen mit Vier- oder Sechszylinder-Dieselmotor (beispielsweise in der C-Klasse, E-Klasse oder bei Wohnmobilen wie dem Mercedes Marco Polo) sind standardmäßig zwei NOx-Sensoren verbaut. Bei größeren V-Motoren mit zweiflutiger Abgasanlage können je nach Baujahr und Abgassystem sogar bis zu vier Sensoren zum Einsatz kommen. Ein Ausfall eines einzelnen Sensors führt dazu, dass das Motorsteuergerät keine korrekte AdBlue-Menge mehr berechnen kann. Die präzise Funktionsfähigkeit der NOx-Sensoren ist bei Mercedes-Dieselmotoren direkt an die Freigabe des Motorstarts gekoppelt. Fällt ein Sensor aus, schaltet das Steuergerät nach einer Warnfrist in den Notlauf oder verhindert den Neustart.

Wo sitzt der NOx-Sensor beim Mercedes genau?

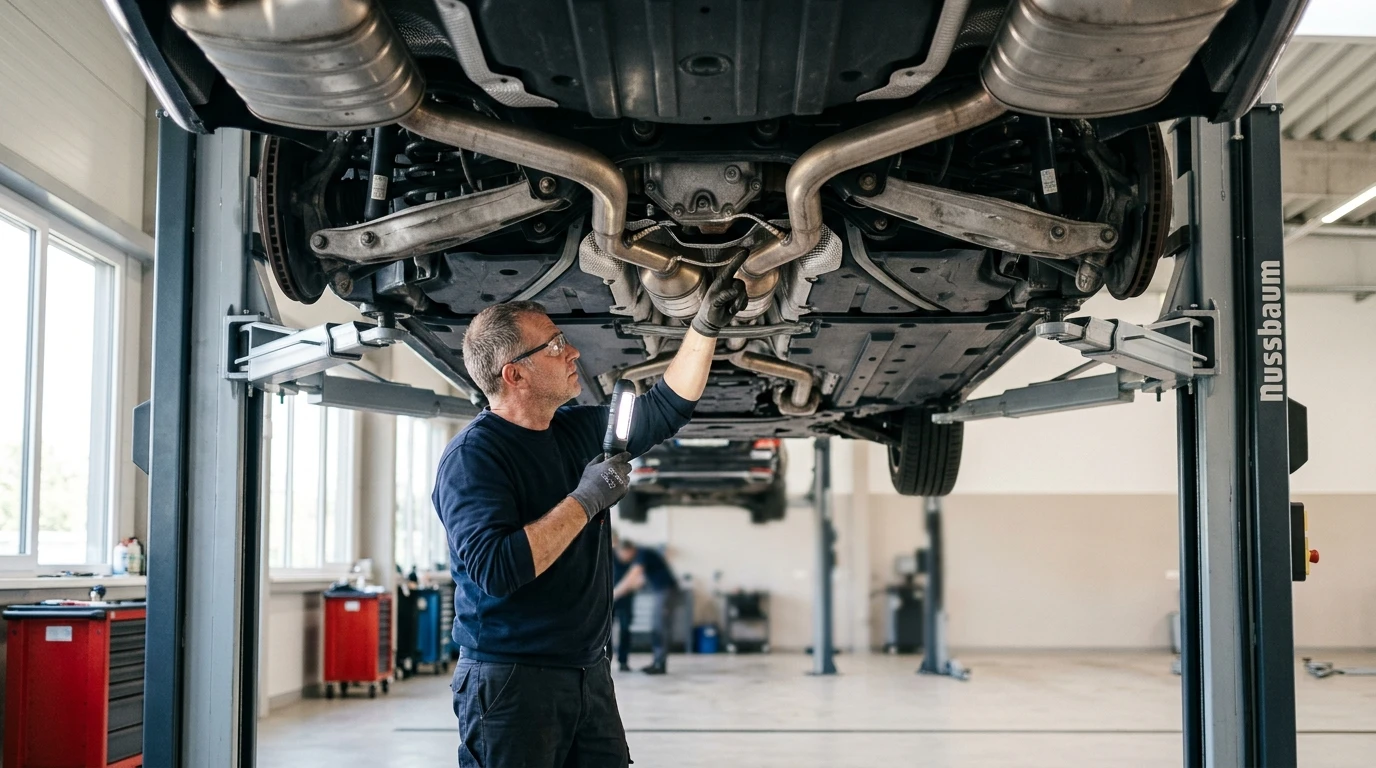

Der genaue Einbauort der NOx-Sensoren befindet sich bei allen modernen Diesel-Fahrzeugen von Mercedes-Benz im Unterbodenbereich entlang des Abgasstrangs. Jeder NOx-Sensor besteht aus einer Messsonde, die direkt in das Abgasrohr eingeschraubt ist, sowie einem fest verbundenen Steuergerät (Elektronikmodul), das am Unterboden oder am Hitzeschutzblech befestigt ist. Um die Position exakt zu bestimmen, unterscheidet man zwischen der Sensor-Nummer (Sensor 1 oder 2) und der Zylinderbank (Bank 1 oder 2).

Sensor 1 oder Sensor 2: Was bedeutet die Nummer?

Die Nummerierung der Sensoren beschreibt ihre Position entlang des Abgasstroms relativ zum SCR-Katalysator:

• Sensor 1 (Upstream / Vorkat-Sensor): Dieser Sensor ist stromaufwärts vor dem SCR-Katalysator (motornah, oft kurz nach dem Dieselpartikelfilter) montiert. Er misst die ungesäuberte Stickoxid-Konzentration direkt nach dem Motor.
• Sensor 2 (Downstream / Nachkat-Sensor): Dieser Sensor sitzt stromabwärts hinter dem SCR-Katalysator in Richtung Endschalldämpfer. Er kontrolliert die Reinigungswirkung der AdBlue-Einspritzung.

Reihenmotor oder V-Motor: Wie viele Sensoren erwarten mich?

Die Anzahl der Bänke hängt von der Bauform des Motors ab. Eine umfassende Übersicht über Sensoren im Auto zeigt, dass die Zuordnung bei verschiedenen Motortypen variiert:

• Reihenmotoren (R4 / R6 wie OM651, OM654, OM656): Es gibt nur einen Abgasstrang. Daher existiert ausschließlich Bank 1. Es sind in der Regel zwei NOx-Sensoren verbaut (Sensor 1 vor dem Kat, Sensor 2 hinter dem Kat).
• V-Motoren (V6 / V8 wie OM642): Der Motor besitzt zwei Zylinderbänke und somit zwei getrennte Abgasstränge. Hier gibt es Bank 1 und Bank 2, jeweils mit eigenen Sensoren vor und nach dem Katalysator.

Wo sitzt der NOx-Sensor 2 Bank 1 beim Mercedes?

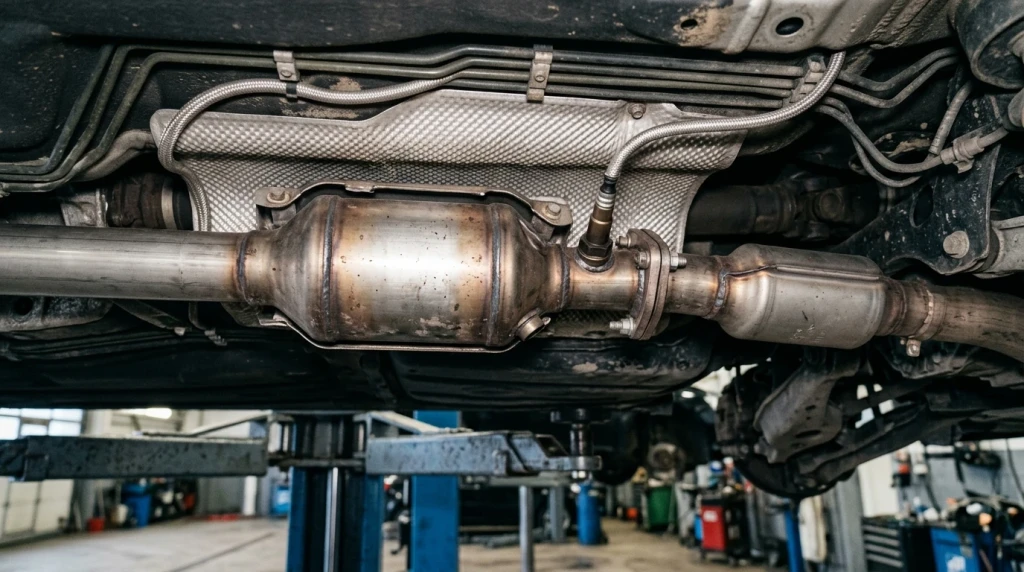

Die Bezeichnung „NOx-Sensor 2 Bank 1“ beschreibt den Einbauort eindeutig: Es handelt sich um den zweiten Sensor (hinter dem SCR-Katalysator) auf der Bank-1-Seite des Motors. Bei Fahrzeugen mit Reihenmotor (z. B. OM651 oder OM654) ist Bank 1 der einzige Abgasstrang, sodass es sich schlicht um den hinteren Sensor am Unterboden handelt. Wer moderne Konnektivitätsdienste nutzt, kann eventuelle Fehlermeldungen in Mercedes me connect nachverfolgen.

Welche Seite ist Bank 1 beim Mercedes?

Um Verwechslungen zwischen Fahrer- und Beifahrerseite zu vermeiden, gilt bei Mercedes-Benz eine eindeutige Regelung über die Zylinderanordnung:

• Bank 1: Ist immer die Motorseite, auf der sich der Zylinder 1 befindet. In Fahrtrichtung gesehen liegt Bank 1 bei Mercedes-V-Motoren auf der rechten Seite (Beifahrerseite bei Linkslenker-Modellen).
• Bank 2: Befindet sich auf der gegenüberliegenden Seite mit Zylinder 4 (bzw. Zylinder 4 bis 6 bei V6-Motoren), also in Fahrtrichtung links (Fahrerseite).

Hinweis: In Internetforen wird die Bank-Zuordnung oft fälschlicherweise aus der Perspektive vor der geöffneten Motorhaube beschrieben. Maßgeblich für die Werkstattdiagnose ist jedoch immer die Betrachterposition in Fahrtrichtung von hinten nach vorne.

Fehlercode P229F und die Verortung

Der OBD-II-Fehlercode P229F (häufig in Kombination mit P229F62 oder P229F28) steht herstellerspezifisch für „NOx-Sensor Bank 1 Sensor 2 – Schaltkreisbereich/Leistung“. Tritt dieser Fehler auf, verweist das Diagnosegerät exakt auf den hinteren Sensor auf der Bank-1-Seite (hinter dem SCR-Katalysator). Bei Fahrzeugen mit der Diagnosefunktion der Mercedes me App oder externen Diagnosegeräten lässt sich der Fehler gezielt eingrenzen.

Woran erkenne ich einen defekten NOx-Sensor und was kostet der Tausch?

Ein defekter NOx-Sensor kündigt sich meist durch typische Symptome im Fahrzeugbetrieb an:

• Gelbe Motorkontrollleuchte (MKL): Das Steuergerät registriert unplausible Messwerte oder eine unterbrochene Sensorheizung.

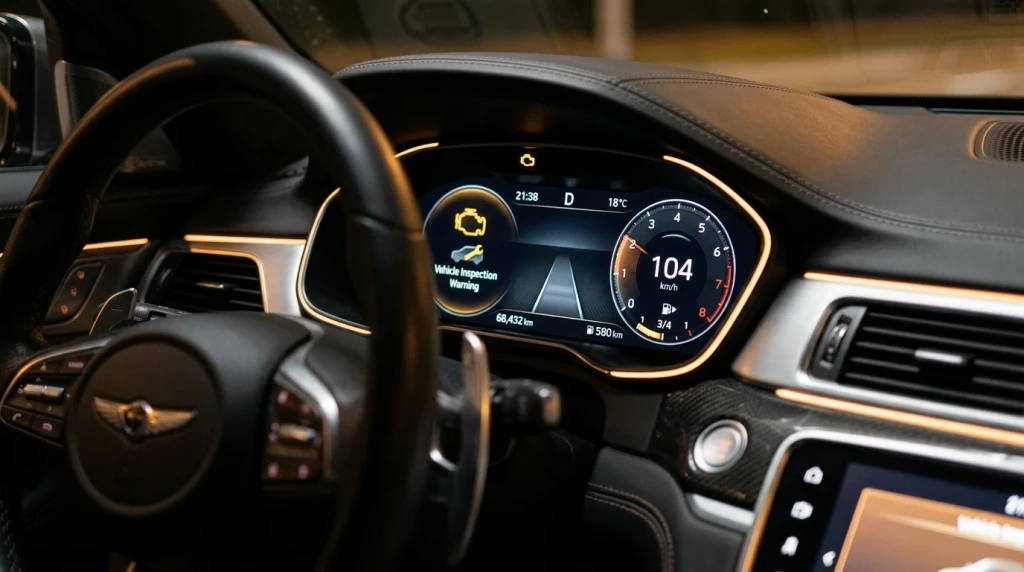

• AdBlue-Warnmeldung: Im Kombiinstrument erscheint ein Hinweis wie „AdBlue Systemstörung – Kein Motorstart in 800 km“.
• Notlaufprogramm: Zur Verringerung des Schadstoffausstoßes reduziert die Motorelektronik die Leistung.

Beim Auslesen des Fehlerspeichers – beispielsweise bei älteren Fahrzeugen über einen Mercedes me Adapter oder in einer Fachwerkstatt – wird der betroffene Sensor direkt benannt. Zur Vorbeugung allgemeiner Verschleißschäden lohnt sich auch der Blick darauf, wann das Wechselintervall der Steuerkette bei Mercedes ansteht.

Bezüglich der Reparaturkosten gilt: Ein originaler Mercedes-Benz NOx-Sensor schlägt materialseitig mit ca. 350 € bis 650 € zu Buche. Inklusive der Arbeitszeit für den Austausch am Unterboden und das Zurücksetzen des Fehlerspeichers liegen die Gesamtkosten in der Werkstatt meist zwischen 500 € und 900 € pro Sensor. Die genauen Aufwendungen hängen stark von den allgemeinen Unterhaltskosten verschiedener Mercedes-Modelle sowie der Zugänglichkeit der Abgasanlage ab.

Hinweis: Nach dem physischen Austausch des NOx-Sensors muss in der Werkstatt per Diagnose-Software (z. B. Star Diagnosis / Xentry) eine Lernwerte-Rücksetzung durchgeführt werden, damit das Steuergerät den neuen Sensor korrekt anlernt.

Häufig gestellte Fragen

Hat jeder Mercedes-Diesel einen NOx-Sensor?

Nein, NOx-Sensoren sind erst mit der Einführung von SCR-Katalysatoren und AdBlue-Systemen zur Erfüllung der Euro-5- und Euro-6-Abgasnormen flächendeckend verbaut worden. Ältere Dieselmodelle ohne AdBlue verfügen meist nur über Lambdasonden und Temperaturfühler.

Ist Sensor 1 immer der vor dem Katalysator?

Ja, in der Standard-Nomenklatur der OBD-II-Diagnose bezeichnet Sensor 1 stets die Sonde stromaufwärts vor dem SCR-Katalysator (Vorkat-Sensor). Sensor 2 bezeichnet immer die Sonde stromabwärts hinter dem Katalysator (Nachkat-Sensor).

Kann ich mit defektem NOx-Sensor weiterfahren?

Kurzfristig ist eine Weiterfahrt meist möglich, jedoch zählt der Bordcomputer nach dem Aufleuchten der AdBlue-Warnung einen Restkilometer-Countdown herunter. Wird der Sensor nicht rechtzeitig ersetzt, sperrt das Steuergerät nach Ablauf des Countdowns den Wiederstart des Motors.
